Bảo Tín chuyên cung cấp Van điện từ Airtac 4V110-06 dùng trong thiết bị máy nén khí, công nghiệp, đa dạng chủng loại. Liên hệ ngay theo hotline: 0946 678 168 để được tư vấn và báo giá.
1/ Tổng quan Van điện từ Airtac 4V110-06
Van điện từ Airtac 4V110-06 (van điện từ khí nén airtac 4v110-06) có xuất xứ từ Đài Loan. Sản phẩm được xem như là thiết bị làm việc gián tiếp trong các bộ điều khiển khí nén.
Van điện từ Airtac 4V110-06 là dòng van 5/2, có 5 cổng kết nối với kích thước 1/8’’. Điều này cho phép van hoạt động dựa trên nguồn điện áp DC 24V.
Đặc trưng của van là dòng van khí nén 5/2, với 5 cổng và 2 vị trí. Nó được thiết kế để hoạt động từ một coil điện, có thể ở trạng thái thường đóng hoặc thường mở.
Bộ coil điện được lắp đặt bên hông của van. Khi nguồn điện được cấp, van sẽ chuyển đổi hướng dòng khí. Bên trong, có một lõi sắt đặt giữa và các khóa chặn trên lõi sắt. Khi nguồn điện được kích thích, khóa chặn này di chuyển theo lõi sắt, điều này làm thay đổi hướng dòng khí, cho phép nó chuyển từ một đầu sang đầu kia.

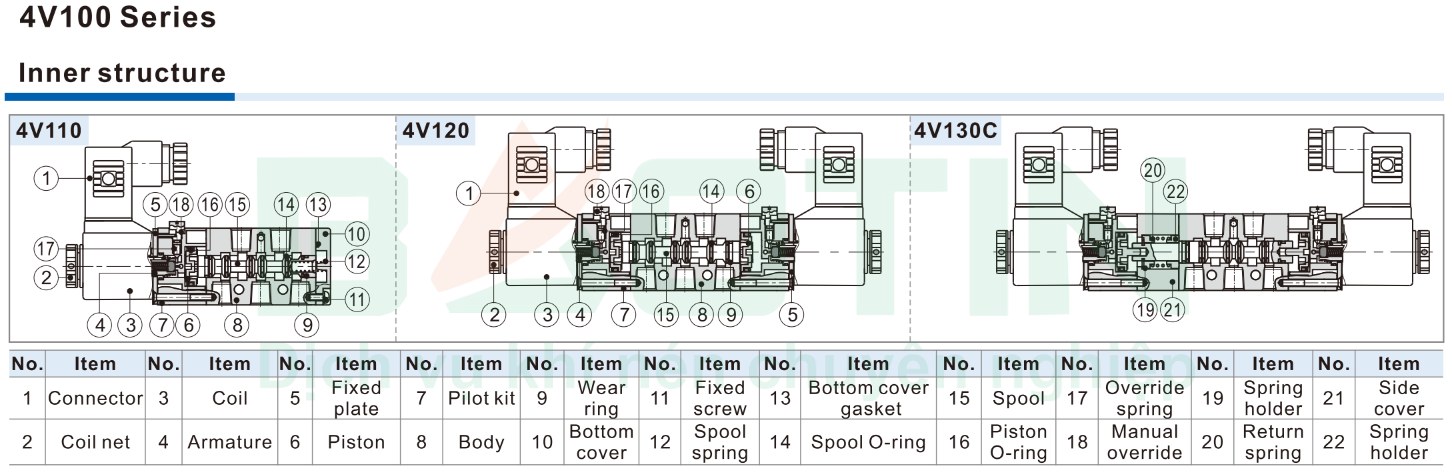

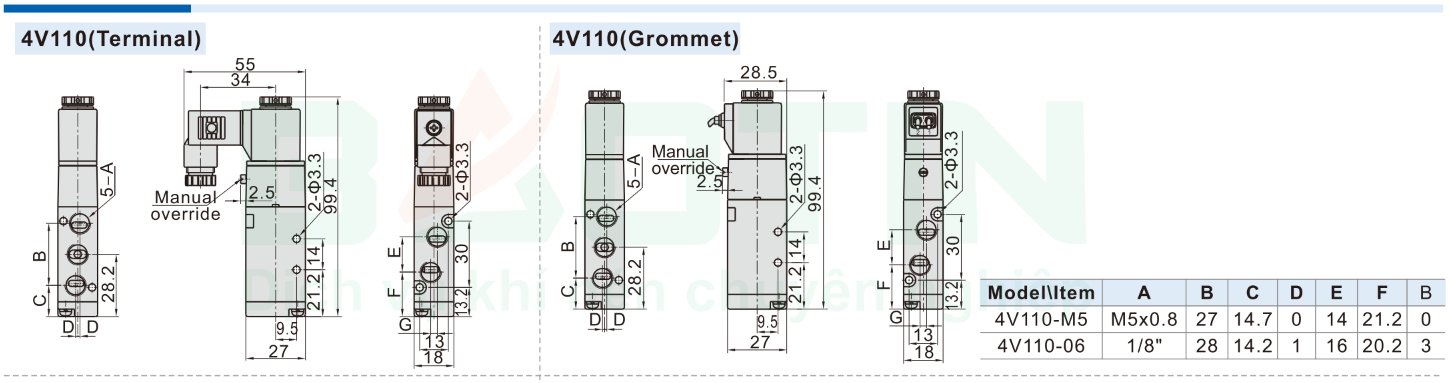

2/ Cấu tạo van điện từ khí nén Airtac 4V110-06

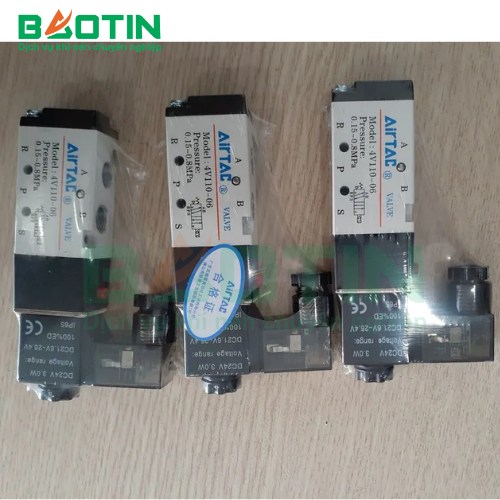

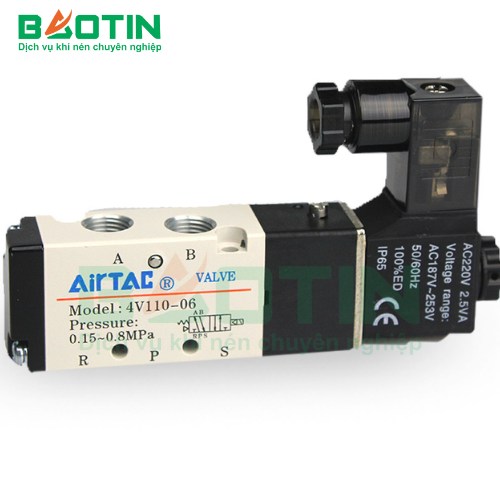

a/ Phía trước Van điện từ Airtac 4V110-06
Mặt trước Van điện từ Airtac 4V110-06 có các thông số kỹ thuật như: model sản phẩm, áp suất hoạt động (pressure), sơ đồ hoạt động. Hai bên là cuộn hút điện màu đen có ghi thông số điện áp.
b/ Bên dưới thân Van điện từ khí nén Airtac 4V110-06
Cấu tạo mặt dưới Van điện từ Airtac 4V110-06 gồm 3 cổng với: cổng giữa (P) giúp đưa áp suất vào, 2 cổng 2 bên (R), (S) là các cổng xả. Quý khách nên lắp đặt thêm giảm thanh để ngăn bụi bẩn xâm nhập vào bên trong gây hỏng van. Kích thước của cổng là ren 9,6 mm (1/8″).
c/ Phía trên Van điện từ Airtac 4V110-06
Phía trên Van điện từ Airtac 4V110-06 gồm có 2 cổng A, B với nhiệm vụ đưa áp suất trực tiếp áp suất tới xi lanh khí nén. Nút màu đỏ là nút dùng để kích hoạt van hoạt động, kích thước cổng ren 9,6mm (1/8″).
d/ Đằng sau thân van điện từ khí nén Airtac 4V110-06
Phía sau van điện từ airtac 4v110-06 có 2 lỗ nhỏ dùng để bắt cố định van.
e/Đầu coil điện của van điện từ khí nén AIRTAC 4V110-06

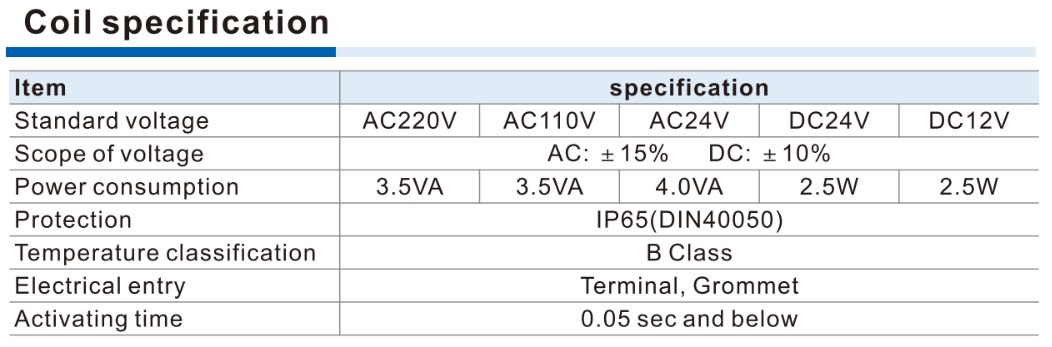

Đầu coil điện (cuộn hút) sẽ kích hoạt van hoạt động, mỗi đầu coi sẽ có một điện áp riêng như: AC220V, AC110V, DC24V, DC12V…

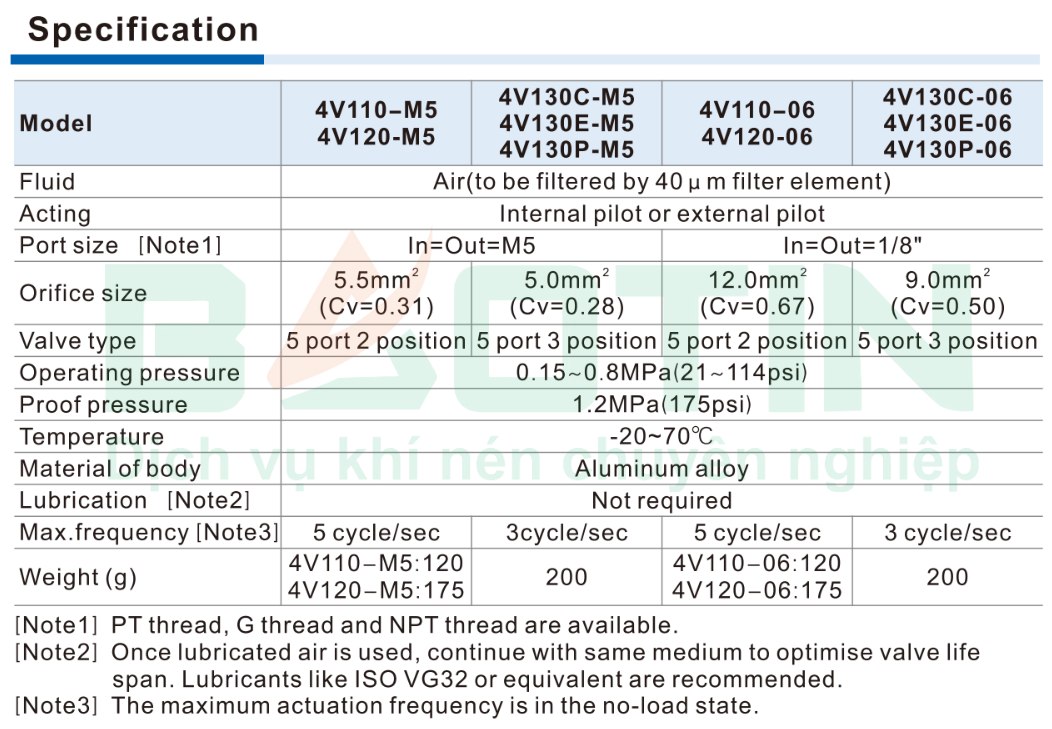

3/ Thông số kỹ thuật Van điện từ Airtac 4V110-06
- Model: Van điện từ 4V110-06
- Kích thước cổng: 1/8”.(ren 9,6).
- Kích thước cổng xả: 1/8″ (ren 9.6).
- Áp suất hoạt động: 0.15 – 0.8 MPa.
- Loại van hơi: 5 cửa 2 vị trí (1 đầu coil điện)
- Nhiệt độ hoạt động: -20 ~ 70 độ C.
- Hãng sản xuất: Airtac (Đài Loan)

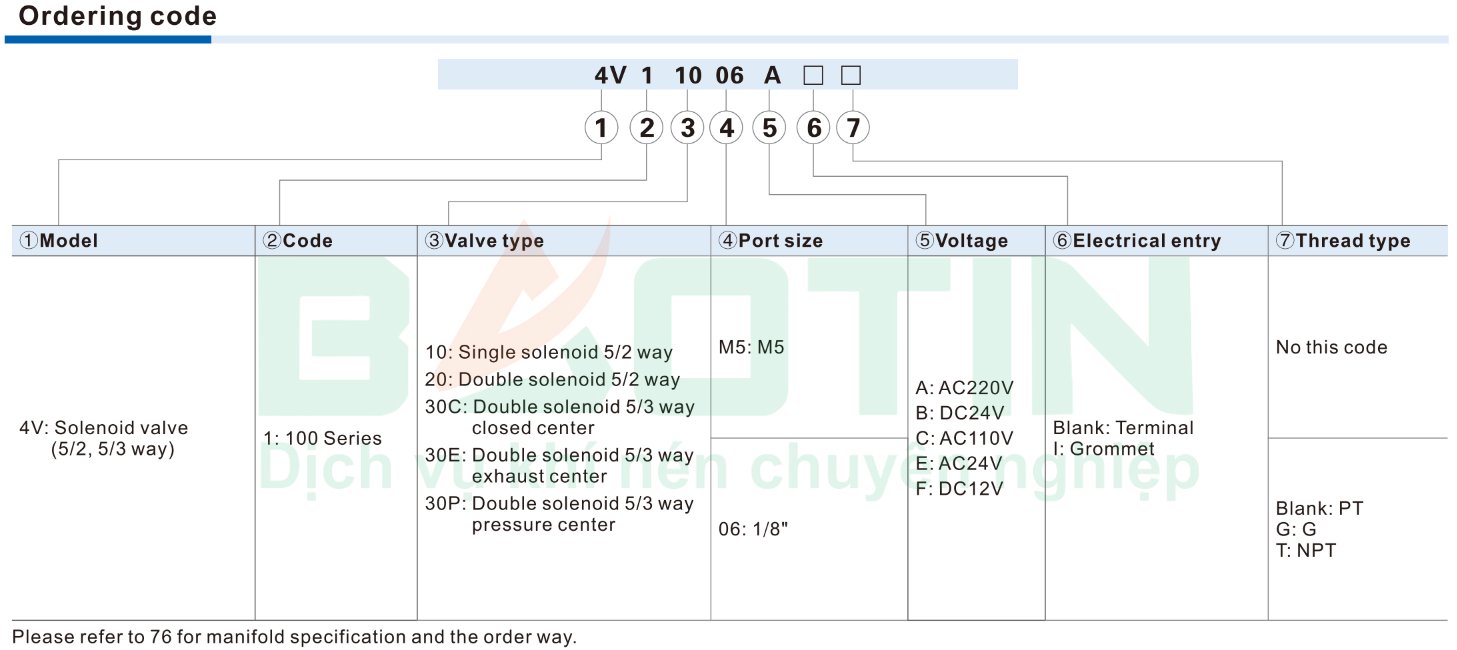

Dòng series 4V100 có 3 loại như sau:
4V110-06 là loại van khí nén 5/2 có 1 đầu coil điện (Ren 9,6mm)
4V120-06 là loại van khí nén 5/2 có 2 đầu coil điện (Ren 9,6mm)
4V130-06 là loại van khí nén 5/3 có 2 đầu coil điện (Ren 9,6mm)
4/ Ưu – khuyết điểm của van điện từ Airtac 4V110-06
4.1/ Ưu điểm
Kích thước nhỏ gọn, thiết kế thông minh giúp người dùng tiết kiệm được nhiều không gian khi lắp đặt.
Cách thức sử dụng van điện từ Airtac 4V110-06 dễ dàng, tiện lợi.
Van điện từ Airtac 4V110-06 đa dạng các điện áp, phù hợp với nhiều hệ thống khí nén.
Sử dụng vật liệu chất lượng cao, bền bỉ và tuổi thọ lâu dài.
Thiết kế thông minh và vật liệu chất lượng cao giúp van làm việc trong nhiều môi trường khác nhau.
Van khá dễ dàng lắp đặt, sử dụng và thay thế
Giá thành của van điện từ khí nén Airtac 4V110-06 rẻ giúp tiết kiệm chi phí lắp đặt hệ thống.
4.2/ Khuyết điểm
Khi sử dụng Van điện từ Airtac 4V110-06 có khả năng xảy ra hiện tượng cháy dây cấp do từ trường sinh ra.
5/ Ứng dụng Van điện từ Airtac 4V110-06
Van điện từ khí nén Airtac 4V110-06 thường được sử dụng kết hợp với bộ điều khiển khí nén. Hoặc thường lắp đặt cho dòng xylanh khí nén như: piston xylanh, xylanh cảm ứng nhiệt, xylanh xoay.
Ngoài ra, chúng có thể lắp kèm với các hệ thống cảm ứng điện từ, các bộ điều khiển từ xa hay hệ thống hẹn giờ tự động.
Lưu ý: Không nên lắp đặt van điện từ Airtac 4V110-06 ở ngoài trời hay ngâm trong các dòng lưu chất nào.
*Xem thêm các thông số khác
|
Series |
4V100 |
4V200 |
4V300 |
4V400 |
|
Mã |
||||
6/ Bảo Tín cung cấp Van điện từ Airtac 4V110-06 chất lượng, uy tín
Bảo Tín chuyên cung cấp máy nén khí, phụ tùng máy nén khí cho các hệ thống khí nén, các hệ thống máy móc khác. Hiện chúng tôi đang có đầy đủ các mã Van điện từ Airtac series 4V100, mặt hàng chính hãng - giá cả phải chăng - dịch vụ chất lượng.
Khi mua Van điện từ Airtac 4V110-06 tại Bảo Tín, quý khách hàng có thể an tâm về chất lượng sản phẩm. Chúng tôi cam kết:
- Hỗ trợ đổi trả 1:1 nếu sản phẩm bị lỗi từ phía nhà sản xuất.
- Cam kết sản phẩm chính hãng, giấy tờ đầy đủ.
- Giá cả cạnh tranh, công khai.
- Tư vấn khách hàng 24/7.
- Hỗ trợ giao hàng nhanh chóng toàn quốc.
- Đội ngũ kỹ thuật kinh nghiệm, chuyên môn cao.
